Статья о принципах работ ресиверов со встроенным эмулятором.

ПОРЯДОК ДЕЙСТВИЙ ДЛЯ ВКЛЮЧЕНИЯ ВСТРОЕННОГО ЭМУЛЯТОРА

Первое на что надо обратить внимание, это на полное название ПО вашего тюнера , к примеру : S821CISKV_$SPR_A3238– если в названии отсутствует знак $ , то ПО без эмулятора. следовательно надо перепрограммировать тюнер. Если же знак присутствует, то приступаем к следующим действиям:

  1. Нажать «Меню»
  2. Последовательно набрать ряд цифр 19370 ,после чего высвечивается рамка, сразу же в ней набираем 2486..
  3. После выбираем пункт «Игры» в котором собственно и находиться эмулятор.
  4. Если после первых 5 цифр не появилась рамка ,значит была допущена ошибка при вводе….полностью выйдите из меню и начните с первого пункта.





ВВОД ОПЕРАЦИОННЫХ КЛЮЧЕЙ

На соответствующих сайтах находим необходимого провайдера.

Допустим :
Viasat ticket…………………………….название провайдера
id :010C10……………………………….Индификационный номер
0E: ………………………………………..Номер рабочего операционного ключа
30 C5 43 D1 37 04 7C 87………………….непосредственно ключ(16-ти ричная система)


Переходим к порядку ввода:

1. Нажимаем на тюнере «Меню»
2. Заходим в пункт «Игры»
3. Выбираем под пункт « HEX EDIT » ( Редактор ключей)
4. Набираем «0000»
5. Выстовляем нужную кодировку в данном случае VIACSESS

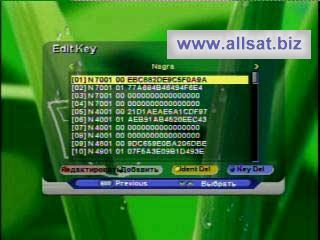

6. Ищем в общем списке индификационный код провайдера в тюнере это выглядит так V 00010С10
7. Выбираем номер ключа 0Е.. в тюнере выглядит так V 00010C10 0E

Полезные советы по ресиверам Openbox 1, Openbox 2 и PowerSky



8. После того как курсор стоит на нужном нам номере провайдера и ключа нажимаем красную кнопку «EDIT» (Редактировать)
9. Еще раз проверяем номер провайдера и номер ключа!!!

Полезные советы по ресиверам Openbox 1, Openbox 2 и PowerSky

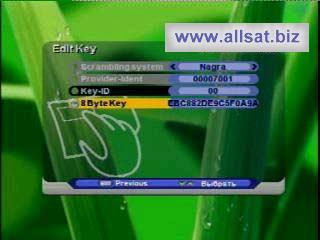

10. Опускаем курсор на 8 битный ключ и нажимаем «OK»
11. Последовательно,внимательно символами набираем рабочий ключ путем передвижения курсора вверх,вниз,влево,вправо, и при выборе нажатием «OK» в нашем случае этот ключ 30 C5 43 D1 37 04 7C 87

Полезные советы по ресиверам Openbox 1, Openbox 2 и PowerSky



12. После ввода всех цифр нажимаем на пульте тюнера «EXIT»
13. Тюнер спрашивает «Сохранить изменения»?
14. Убедившись что курсор НЕ находиться на пункте «Отмена» жмите «ОК»
15. Потом жмем все время «EXIT» пока полностью не выйдем из меню тюнера
16. Находим соответствующий канал и наслаждаемся просмотром. Последовательность действий аналогична и для других кодировок.



РАБОТА С “GAZOLINE ” , РЕДАКТИРОВАНИЕ И СОХРАНЕНИЕ КЛЮЧЕЙ В ТЮНЕР

Для данной операции необходима программа GAZOLINE и нуль-модемный кабель , программа позволяет загружать , редактировать и сохранять ключи как на компьютер так и обратно в память тюнера.

Для работы необходимо иметь нуль-модемный кабель , другими словами «перевернутый» распайку кабеля смотрите ниже. Порядок загрузки ключей их тюнера в компьютер:

1. Подсоединяем тюнер кабелем к свободному последовательному порту ( com 1, com )
2. Включаем тюнер в сеть 220 В и выводим его в дежурный режим ( Stand by)
3. Открываем программу GAZOLINE , в пункте Setting выбираем соответствующий порт .
4. Далее , направив пульт на тюнер набираем следующую последовательность цифр 74623, после чего на табло тюнера появится надпись KEY, что означает готовность тюнера к передачи данных эмулятора.
5. В окне программы , в пункте SEND\RECEIVE выбираем Receive from STB.

Полезные советы по ресиверам Openbox 1, Openbox 2 и PowerSky



6. Наблюдаем в отдельном окошке процесс загрузки ключей , после того как на тюнере высветится надпись «END» в окне отображения процесса нажимаем «ОК»
7. После чего тюнер можно выключать и отсоединять от компьютера и приступать к редактированию ключей в программе.
8. Если процесс загрузки не пошел, т.е. тюнер не отвечает на запрос компьютера или наоборот проверяйте: Соединение, т.е. правильность распайки кабеля либо его повреждения. Правильность выбора портов ,другой одновременно работающей программы на этом же порту, не правильно выбран режим в тюнере.

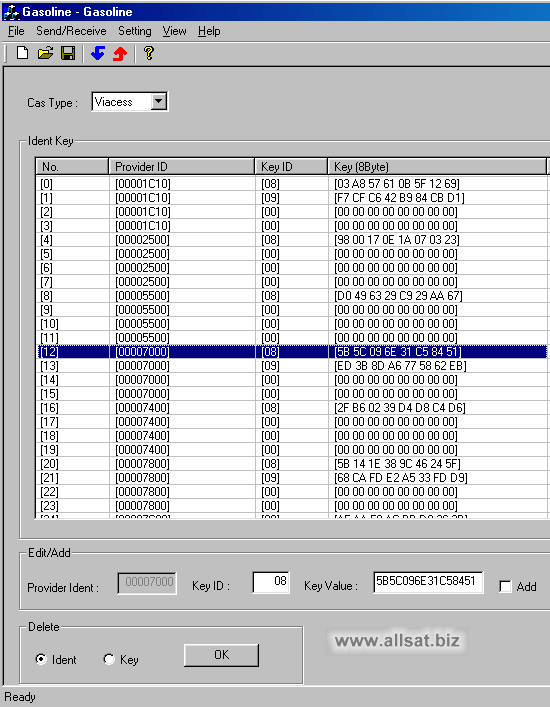

Работа с программой очень проста и не требует дополнительных инструкций. Все реализовано в одном окне , и рабочее поле и кнопки управления.

Полезные советы по ресиверам Openbox 1, Openbox 2 и PowerSky

Выбираем нужную нам кодировку ,а так же нужного провайдера в котором хотим поменять ключи. После чего вставляем (заранее скопированный с какого либо источника) нужный ключ в окно нижней части рабочего поля. Такая же последовательность замены и для номера ключа. После чего нажимаем справа кнопку «ОК»
По окончанию редактирования всех необходимых провайдеров сохраняем файл ключей на компьютер : пункт FILE –сохранить под своим именем.

Порядок действий при заливке отредактированных ключей в тюнер:

1. Подсоединяем тюнер кабелем к свободному последовательному порту ( com 1, com )
2. Включаем тюнер в сеть 220 В и выводим его в дежурный режим ( Stand by)
3. В программе GAZOLINE , в пункте Setting выбираем соответствующий порт .
4. Далее , направив пульт на тюнер набираем следующую последовательность цифр 24680, после чего на табло тюнера появится надпись ALT, что означает готовность тюнера к приему данных.
5. В окне программы , в пункте SEND\RECEIVE выбираем Send to STB.

Полезные советы по ресиверам Openbox 1, Openbox 2 и PowerSky

6. Наблюдаем в отдельном окошке процесс выгрузки ключей , после того как на тюнере высветится надпись «END» в окне отображения процесса выпадает сообщение о успешном завершении загрузки , нажимаете «ОК»

Полезные советы по ресиверам Openbox 1, Openbox 2 и PowerSky



7. После чего тюнер можно выключать и отсоединять от компьютера
8. Если процесс выгрузки не пошел, т.е. тюнер не отвечает на запрос компьютера или наоборот проверяйте: Соединение, т.е. правильность распайки кабеля либо его повреждения. Правильность выбора портов ,другой одновременно работающей программы на этом же порту, не правильно выбран режим в тюнере.



РАБОТА «ARITER2», РЕДАКТИРОВАНИЕ И СОХРАНЕНИЕ НАСТРОЕК ТЮНЕРА

Программа «ARITER2» позволяет принимать с тюнера все настройки каналов ,конверторов, DiSEqC переключателей и фаворитных списков ,редактировать и сохранять на компьютер либо в тюнер. Программа находится здесь:

Порядок загрузки всех установок из тюнера в компьютер

1. Подсоединяем тюнер нуль-модемным кабелем к свободному последовательному порту ( com 1, com )
2. Включаем тюнер в сеть 220 В и выводим его в дежурный режим ( Stand by)
3. Открываем программу ARITER2 , в пункте Tools выбираем соответствующий порт .
4. Далее , направив пульт на тюнер набираем следующую последовательность цифр 74621, после чего на табло тюнера появится надпись data, что означает готовность тюнера к передачи всех установок.
5. В окне программы , в пункте SEND\RECEIVE выбираем Receive from STB.

Полезные советы по ресиверам Openbox 1, Openbox 2 и PowerSky



6. Наблюдаем в отдельном окошке процесс загрузки ключей , после того как на тюнере высветится надпись «END» в окне отображения процесса нажимаем «ОК»
7. После чего тюнер можно выключать и отсоединять от компьютера и приступать к редактированию установок и настроек в программе .
Если процесс загрузки не пошел, т.е. тюнер не отвечает на запрос компьютера или наоборот проверяйте: Соединение, т.е. правильность распайки кабеля либо его повреждения. Правильность выбора портов ,другой одновременно работающей программы на этом же порту, не правильно выбран режим в тюнере.

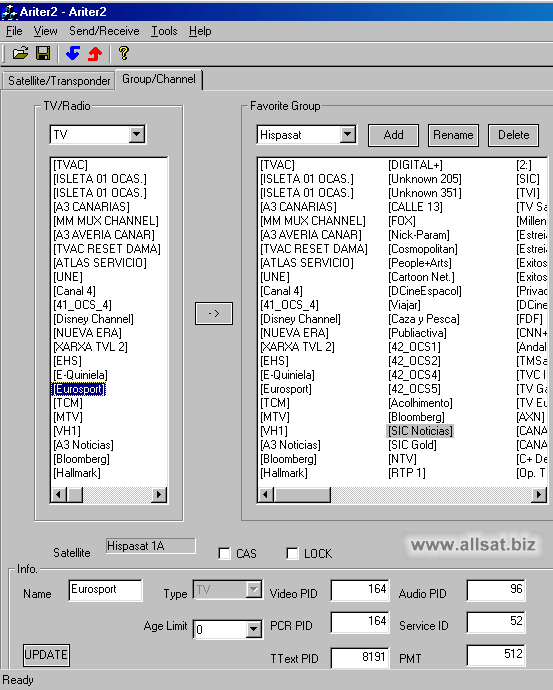

Работа с программой очень проста и не требует дополнительных инструкций. Все реализовано в одном окне , и рабочее поле и кнопки управления.
В программе имеются два подменю. Первое это меню редактирование списка спутников и их параметров, второе- меню редактирования каналов и их настроек.

Полезные советы по ресиверам Openbox 1, Openbox 2 и PowerSky



В нижней части окна расположены окна ввода параметров переключателей и конверторов, при попадании курсора на какой либо канал в этих окнах сразу отображаются его параметры.
По окончанию редактирования всех необходимых списков, сохраняем файл настоек на компьютер , пункт FILE –сохранить под своим именем.

Порядок выгрузки отредактированных настроек в тюнер:

1. Подсоединяем тюнер кабелем к свободному последовательному порту ( com 1, com )
2. Включаем тюнер в сеть 220 В и выводим его в дежурный режим ( Stand by)
3. В программе ARITER2 , в пункте Tools выбираем соответствующий порт .
4. Далее , направив пульт на тюнер набираем следующую последовательность цифр 24680, после чего на табло тюнера появится надпись ALT, что означает готовность тюнера к приему данных.
5. В окне программы , в пункте SEND\RECEIVE выбираем Send to STB.

Полезные советы по ресиверам Openbox 1, Openbox 2 и PowerSky




6. Наблюдаем в отдельном окошке процесс выгрузки ключей , после того как на тюнере высветится надпись «END» в окне отображения процесса выпадает сообщение о успешном завершении загрузки , нажимаете «ОК»

Полезные советы по ресиверам Openbox 1, Openbox 2 и PowerSky



7. После чего тюнер можно выключать и отсоединять от компьютера
8. Если процесс выгрузки не пошел, т.е. тюнер не отвечает на запрос компьютера или наоборот проверяйте: Соединение, т.е. правильность распайки кабеля либо его повреждения. Правильность выбора портов ,другой одновременно работающей программы на этом же порту, не правильно выбран режим в тюнере.

ЗАГРУЗКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ (SOFT) В ТЮНЕР

Для данной операции необходима программа ARIONER и нуль-модемный кабель , программа позволяет загружать ПО в тюнер.

Порядок действий при загрузки ПО в тюнер:

1. Подсоединяем тюнер кабелем к свободному последовательному порту ( com 1, com )
2. В программе ARIONER , в пункте Port выбираем соответствующий порт .
3. Открываем нужный софт в программе , путем нажатия в окне программы кнопку «OPEN» .
4. Выбираем нужный файл.
5. Нажимаем в окне программы кнопку «Send program to IRD» после чего высвечивается обращение программы к тюнеру и ожидание ответа.
6. Включаем тюнер в сеть 220В.
7. Наблюдаем в этом же окошке процесс загрузки софта , в это время на табло тюнера горит 88:88

Полезные советы по ресиверам Openbox 1, Openbox 2 и PowerSky

8. По окончанию процесса появляется окно с сообщением о успешном завершении. Нажимаем в этом окне «ОК»
9. Ждем пока на табло тюнера после 88:88 пробежит « - » и высветится либо «LANG» либо номер канала.
10. После чего тюнер можно выключать и отсоединять от компьютера Если процесс выгрузки не пошел, т.е. тюнер не отвечает на запрос компьютера или наоборот проверяйте: Соединение, т.е. правильность распайки кабеля либо его повреждения. Правильность выбора портов ,другой одновременно работающей программы на этом же порту. Если после появления окна о успешном завершении процесса загрузки на тюнере не пропадает 88:88 ,означает что загружаемый софт не для этой модели, либо не изначального производителя. Решается эта проблема путем загрузки старого ПО ( если такое имеется у вас на компьютере)



ПРОГАММИРОВАНИЕ ВСТРОЕННОГО МОДУЛЯ SKY CRYPT POWERSKY 8210

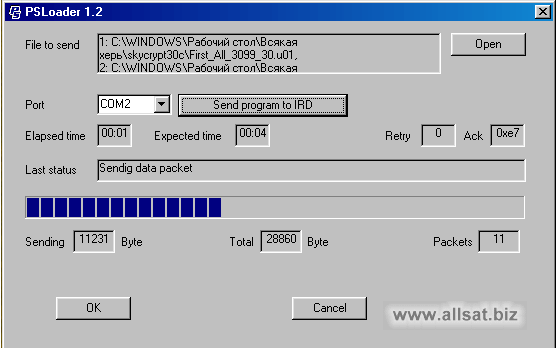

Для выполнения данной операции необходима программа «PSLoader» и нуль-модемный кабель. Программа позволяет менять версии ПО встроенного модуля путем перепрограммирования внешней и внутренней памяти модуля. Для модуля организованного на чипе AT89C51RC2 существует два файла с расширением u01 и u02. Для модуля организованного на чипе AT89C51RD2 существует один файл с расширением url.
В большинстве своем тюнера золотистого цвета комплектуются модулями на чипе AT89C51RC2 , но бывают исключения!!!! ВНИМАНИЕ !!! Прежде чем загружать какой либо софт для модуля , убедитесь на 100% что у вас стоит соответствующий чип! В противном случае при не соответствии прошивки и чипа ,вы рискуете полностью потерять работоспособность тюнера… Не рабочий модуль восстановить очень сложно! В большинстве своем модуль меняется на новый ,что не входит в условия гарантии.

Порядок замены версии ПО встроенного модуля:

1. Подсоединяем тюнер кабелем к свободному последовательному порту ( com 1, com )
2. Включаем тюнер в сеть 220 В и выводим его в дежурный режим ( Stand by)
3. В программе PSLoader , в пункте Port выбираем соответствующий порт .
4. Открываем нужный софт в программе , путем нажатия в окне программы кнопку «OPEN» .
5. Выбираем нужный файл. Если файл с u01 , то автоматически после выбора первого выскочит окно для выбора второго файла u02.
6. Далее , направив пульт на тюнер набираем следующую последовательность цифр 24680, после чего на табло тюнера появится надпись ALT, что означает готовность тюнера к приему данных.
7. Нажимаем в окне программы кнопку «Send program to IRD» после чего в этом же окне отображаеться процесс загрузки.

Полезные советы по ресиверам Openbox 1, Openbox 2 и PowerSky

8. По окончанию процесса появляется окно с сообщением о успешном завершении. Нажимаем в этом окне «ОК»
9. На табло тюнера высвечивается «END»
10. После чего тюнер можно выключать и отсоединять от компьютера
11. Если процесс выгрузки не пошел, т.е. тюнер не отвечает на запрос компьютера или наоборот проверяйте: Соединение, т.е. правильность распайки кабеля либо его повреждения. Правильность выбора портов ,другой одновременно работающей программы на этом же порту. Если после загрузки тюнер не открывает ни один канал и после возврата в заводские установки не прописывает их, даже при высоком уровне сигнала, говорит о том что вы не проконтролировали соответствие чипа и ПО…. Модуль подлежит ремонту…



КОПИРОВАНИЕ ПОЛНОСТЬЮ ВСЕГО СОДЕРЖИМОГО ТЮНЕРА В ДРУГОЙ

Функция хороша для установщиков либо людей не имеющих компьютера. Для данной операции необходим нуль-модемный кабель , настроенный тюнер с соответствующим ПО (в дальнейшем ( Master) и “пустой” тюнер ,который непосредственно и будем программировать.

Порядок копирования всех установок и ПО с Master тюнера на другой:

1. Соединяем два тюнера нуль- модемным кабелем.
2. Master-Тюнер с которого будем копировать включаем в сеть 220 В.
3. Далее , направив пульт на тюнер набираем следующую последовательность цифр 74620, после чего на табло тюнера появится надпись SOFT, что означает готовность тюнера к передаче всех данных.
4. После этого включаем в сеть 220 В тюнер №2 в который будем копировать.. на табло у которого после включения горят 88:88, а на Master-Тюнере наблюдаем процесс загрузки.
5. Как только на Master-Тюнере высвечивается «END» ждем когда на табло тюнера№2 пропадет 88:88 и высветится либо «LANG» либо номер канала.
6. Выключаем оба тюнера из сети и только тогда отсоединяем нуль-модемный кабель.

КОДЫ АКТИВАЦИИ РАЗЛИЧНЫХ РЕЖИМОВ РАБОТЫ ТЮНЕРА

42114802500 - вывод полной информации о тюнере.
193702486 - код активации встроенного эмулятора.
74620 - Режим готовности тюнера к передаче полностью ПО, настроек каналов и ключей.
74621 - Режим готовности тюнера к передаче всех настроек каналов и их списков (ARITER2)
74623 - Режим готовности тюнера к передаче всего содержимого эмулятора. (GAZOLINE)
74624 - Режим готовности тюнера к передаче только настроек каналов и ключей.
24680 - Режим готовности тюнера к приему каких либо данных (кроме приема ПО)

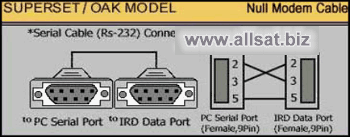

РАСПИНОВКА НУЛЬ-МОДЕМНОГО КАБЕЛЯ

Полезные советы по ресиверам Openbox 1, Openbox 2 и PowerSky



По схеме видно ,что 9-пиновые разьемы соединяются напрямую соответственно с номером контакта, 9-9, 8-8. 7-7…и т. д. Кроме 2-го и 3-го контакта!!! Именно они и переворачиваются! –2-3 , 3-2…. Удачи!
