Подробный обзор DVB-S карты DiviMedia TV-Star, известной так же как «SkyStar 4».

Содержание обзора:

1. Описание DVB-S карты DIVIMEDIA TV-STAR («SkyStar 4»)
2. Драйвера «SkyStar 4»
3. Обзор родного софта «SkyStar 4» (GlobeTV)
4. Тестирование ProgDVB
5. Тестирование спутникового интернет через утилиту GlobeDATA
6. Пример использования DVB-S карты «SkyStar 4»
7. Выводы



1. Описание DVB-S карты DIVIMEDIA TV-STAR («SkyStar 4»)

Внешний вид retail-упаковки

DIVIMEDIA TV-STAR %u0432%u043D%u0435%u0448%u043D%u044F%u044F %u0443%u043F%u0430%u043A%u043E%u0432%u043A%u0430В 2007 пользователи спутникового телевидения и интернет в России получили возможность приобрести DVB-S карту DIVIMEDIA TV-STAR доступную ранее только в Европе.

DVB-S плата своими техническими возможностям и схематехникой весьма похожа на Technotrend S-1401 ("SkyStar 3"), что уже привело к тому, что DIVIMEDIA неофициально стали называть "SkyStar 4". DIVIMEDIA импортируется в Россию той же компанией, что и ввозит Technotrend, что также позволяет говорить о весьма близкой связи этих марок на российском рынке.

С целью продвижения платы на рынке DVB-S карт, используются различные наименования (четыре в Европе и одно в России - DIVIMEDIA).

Целью данного обзора является сделать достоверный и наиболее полный обзор DIVIMEDIA TV-STAR, протестировать работу DVB-S карты с основными спутниковыми интернет-провайдерами и альтернативным софтом для просмотра спутникового ТВ (ProgDVB).

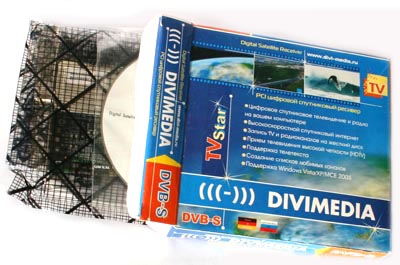

Предоставленный на тестирование комплект:

  • печатная плата с PCI-слотом в антистатическом пакетике;
  • CD-диск с драйверами и ПО;
  • retail-упаковка (коробка);
DIVIMEDIA TV-STAR комплектация

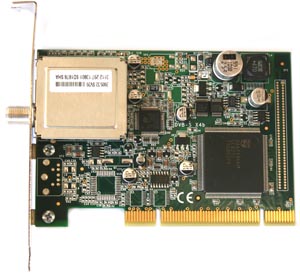

Схематехника печатной платы

DIVIMEDIA TV-STAR схематехника





Тюнер Philips.

DIVIMEDIA TV-STAR схематехника

DVB-frontend Philips STV0299B с прямым исправлением ошибок, может использовать два стандарта: QPSK – модулирует сигналы (DVB и DSS), BPSK – модулирует сигналы по широкому символьному частотному диапазону.

DIVIMEDIA TV-STAR схематехника

Контроллер шины PCI - Philips SAA7146AH. Данный контроллер шины PCI также используется на плате Technotrend S-1401 ("SkyStar 3"). Именно он в наибольшей степени влияет на пропускную способность DVB-S платы. В связи, с чем необходимо отметить, что архитектура «SkyStar 4», также как и Technotrend S-1401, позволяет обрабатывать высокие символьные потоки.
Описание чипа на сайте производителя Philips (NXP):
http://www.nxp.com/acrobat/datasheets/SAA7146A_2.pdf

DIVIMEDIA TV-STAR схематехника

Serial EEPROM 24C02WP – в эту микросхему прошита служебная информация, в том числе и MAC-адрес.

В связи с тем, что на IT-рынке сейчас достаточно сложно сказать кто и где производит продукцию, хотелось бы отметить, что по имеющейся у автора информации, монтаж печатной платы (напайка элементов на основу) осуществляется полностью в Германии и тестируется в лаборатории в Мюнхене. Основа печатной платы делается на Тайване или Китае.

Тестирование «SkyStar 4» производилось на компьютере: CPU Celeron 2,6 ГГц, ОЗУ 512 Мб, NVIDIA GeForce FX 5200.



2. Драйвера «SkyStar 4»

На IT рынке, особенно на спутниковом, драйвера и прошивки к оборудованию достаточно быстро устаревают. Поэтому я не стал экспериментировать с драйверами с CD-диска и скачал последнюю версию драйверов и программного обеспечения с сайта производителя: http://divi-media.ru/download.html

На момент написания обзора это была версия ПО: 2.1.1.4, билд 1.0.1.0, версия WDM-драйвера: 2.4.7.0.

Архив драйверов представляет собой файл дистрибутива, инсталляция которого осуществляется на русском языке. Причем дистрибутив сразу содержит WDM и BDA драйвера, а также русифицированное программное обеспечение GlobeTV (для просмотра спутникового ТВ), GlobeDATA (для работы со спутниковым интернет).

Также в пакет дистрибутива входят три утилиты DevInstaller (для добавления и удаления WDM-драйверов в системе), GlobeSatFind (для наведения антенны на нужный спутник), а также GraphManager (для управления потоком обработки сигнала). Работу GlobeSatFind и GraphManager в данном обзоре я рассматривать не буду (особенности этих программ описаны в инструкции на сайте производителя). Протестируем лишь WDM-драйвера с GlobeTV и GlobeDATA. BDA-драйвер с ProgDVB.

После окончания установки дистрибутива, в меню "Пуск"->"Globe Digital" запускаю DevInstaller. DevInstaller - эдакий установщик WDM-драйверов (вместо стандартного в Windows "поиск новых устройств"), также он позволяет удалить WDM-драйвера из системы, перед установкой альтернативного BDA-драйвера.

В DevInstaller выбираю и устанавливаю все три устройства и перезагружаю компьютер.

Для тех, кто впервые сталкивается с данными драйверами, я опишу в чем разница WDM и BDA драйверов для DVB карт.

WDM – расшифровывается как Windows Driver Model (модель написания драйверов под Windows).

Все драйвера под Windows пишутся с помощью Windows Driver Kit (WDK), т.е. драйвера для клавиатур, мониторов, видеокарт, DVB-S карт и т.д. Т.о. WDM - это драйвера написанные для данной DVB-S карты и с другими DVB-S картами (от другого производителя) работать не будут.

Подробнее про WDK: http://www.microsoft.com/whdc/devtools/WDK/default.mspx

BDA – расшифровывается как Broadcast Driver Architecture.
По сути, BDA - разновидность WDM-драйверов, только для работы именно с цифровым вещанием (DVB-S, DVB-T и т.д.). По идее, если устанавливать BDA-драйвера, то цифровое спутниковое телевидение можно просматривать с помощью стандартных средств от Microsoft в Windows Vista или Windows XP Media Center Edition 2005. В данном обзоре мы протестируем работу «SkyStar 4» при работе ProgDVB (с использованием BDA-драйвера).
Подробнее про BDA: http://www.microsoft.com/whdc/archive/broadcast.mspx

Если смотреть примеры кода BDA-драйверов из пакета Windows Driver Kit (WDK), то можно увидеть, что кроме прав (Copyright) Microsoft указаны права (Copyright) Philips. Из чего можно сделать вывод о том, что принцип BDA-драйверов разрабатывался в сотрудничестве с Philips Semiconductor (с сентября 2006 года NXP semiconductor), а следовательно платы произведенные с чипами Philips (NXP) более, чем другие приспособлены к архитектуре BDA.

Напомню, что такими платами являются DIVIMEDIA TV-STAR («SkyStar4») и Technotrend S-1401 («SkyStar3»). Другие DVB-S карты (китайские, а также немецкие «SkyStar2») строятся на чипсетах от Conexant (США) и имеют ряд проблем связанных с невозможностью работы на высоких символьных скоростях (не все модели).



3. Обзор родного софта «SkyStar 4» (GlobeTV)

При тестировании цифрового спутникового телевидения антенна была настроена на группировку спутников HotBird (13.0e)

Любая информация быстро устаревает. Такое же явление происходит и с данными о транспондерах. Поэтому перед началом работы необходимо создать новый файл с данными о транспондерах. Оказалось, что GlobeTV хранит данную информацию в экзотическом формате *.trp.

GlobeTV предложила мне импортировать данные о транспондерах с сайта http://www.satcodx.com/ (*.txt). Исходя из моего прошлого опыта, данный сайт не самый лучший сайт о спутниковых транспондерах. Наибольшей популярностью пользуется http://www.lyngsat.com/, так как именно на нем наиболее свежая информация. Поэтому я решил воспользоваться утилитой trprocess от стороннего разработчика для создания списка транспондеров с группировки спутников HotBird (13.0e).

С помощью утилиты trprocess я создал файл «Hot Bird 6_7A_8(13.0e).trp». (запрос: «trprocess.exe http://www.lyngsat.com/hotbird.html /format=t»). Данный файл я скопировал в папку «c:\Program Files\GlobeDigital\transponder\EuropeSat\».

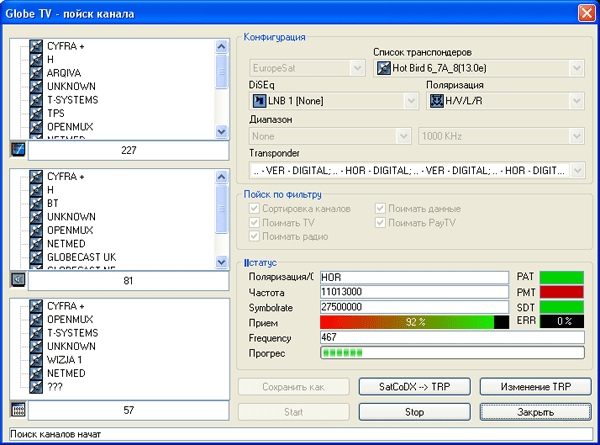

Запускаю GlobeTV. Сканирую транспондеры из файла «Hot Bird 6_7A_8(13.0e).trp»:

Настройки GlobeTV

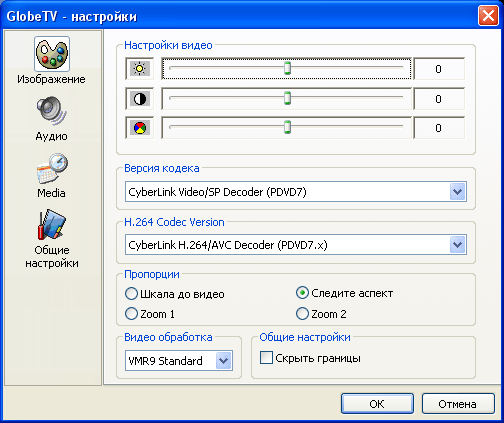

В настройках GlobeTV проверяю установлены ли в системе необходимые видео-кодеки:

Настройки GlobeTV


Отмечу почему так все сложно с кодеками. Дело в том, что кодек – коммерческий продукт за который необходимо платить (около 2$). Поэтому кодеки не входят в комплект свободно распространяемого ПО для «SkyStar 4» и некоторых других карт. Для просмотра спутникового телевидения Вы можете воспользоваться установленными в системе кодеками от PowerDVD. Причем сделать это можно на законных основаниях, если у вас установлена лицензионная или Trial версия PowerDVD. Также Вы можете воспользоваться любыми другими подходящими кодеками. Причем изображение будет отличаться при использовании разных кодеков. В данном обзоре использовались кодеки от PowerDVD 9.0.

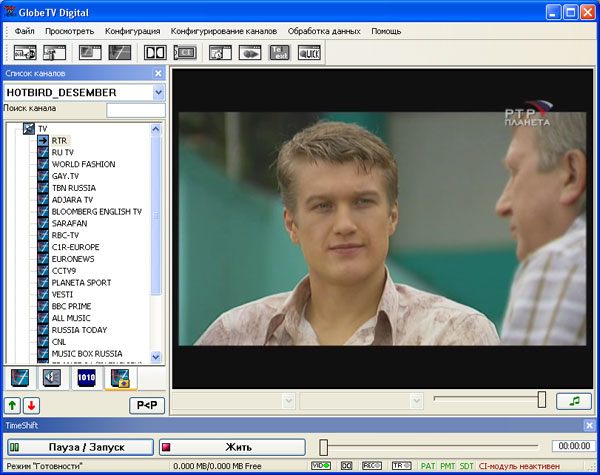

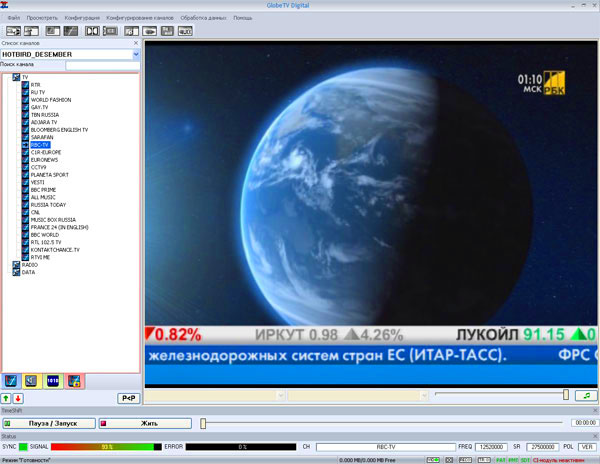

GlobeTV в работе:

GlobeTV

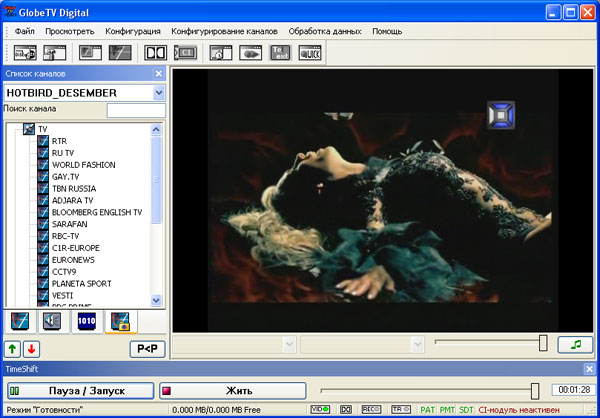

Уменьшим размер окна GlobeTV и выключим панель уровня сигнала, чтобы был лучше виден интерфейс программы:

GlobeTV



GlobeTV


Необходимо отметить хорошее качество картинки. Качество остается превосходным даже при развертывании изображения на полный экран.

Яркость, контрастность и цветность изображения можно изменять в настройках программы.

Функции обнаруженные в GlobeTV:

- возможность поставить на паузу текущее воспроизведение спутникового телевидения (функция TimeShift), например для того, чтобы отойти от компьютера (налить чай или в туалет), а затем продолжить просмотр ТВ с остановленного места. При этом текущий момент показа передачи можно нагнать на рекламе (прокрутить на рекламе вперед);

- воспроизведение видео в окне с интерфейсом (на картинках выше), в окне без интерфейса (в обычном режиме или поверх всех окон), на полный экран или как фоновое изображение на рабочем столе;

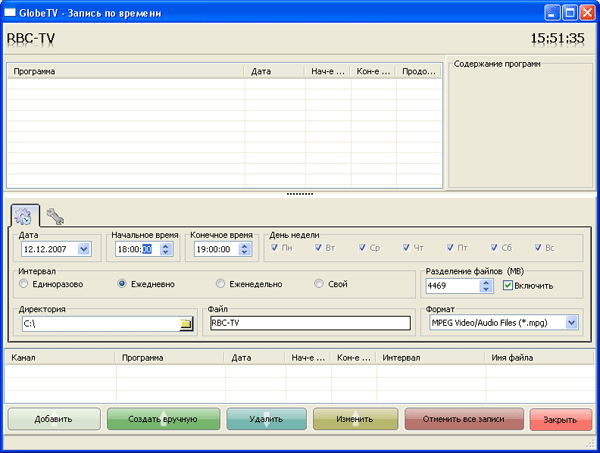

- «Запись видео по расписанию» – устанавливаете время начала и окончания записи, день недели и программа запишет нужный канал (видео или только звук) в указанный промежуток времени;

Запись видео по расписанию GlobeTV

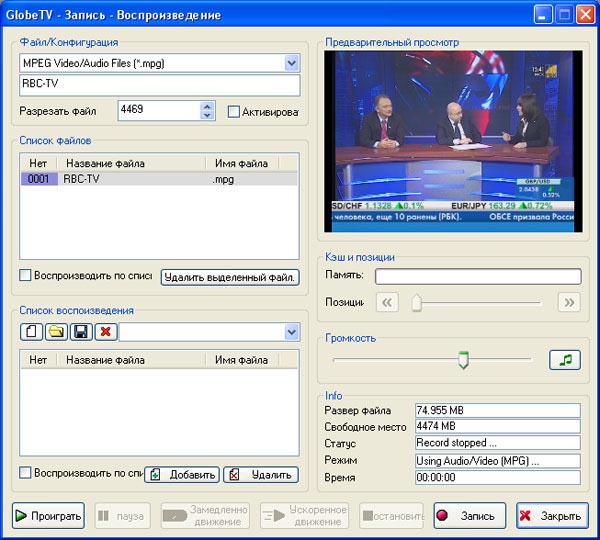

- «Запись видео» - записывает видео (или только звук) принимаемого в настоящий момент ТВ или радио канала;
Запись видео в GlobeTV



- управление ротором (мотоподвесом). В технической поддержке сказали, что «SkyStar 4» успешно протестирована в России с мотоподвесами Stab (GI100 и GI120);

Обнаруженные настройки GlobeTV:

  • смена «скина» («шкуры») программы;
  • выбор видео-кодека и типа поверхности изображения;
  • редактирование списка каналов и возможность сохранения списков в отдельные файлы;
  • создание списка «избранных каналов» и возможность сохранения списка в отдельный файл;
  • и т.д.

В целом у автора остались позитивные впечатления от программы GlobeTV и ее работы с «SkyStar 4».



4. Тестирование ProgDVB

Для работы с ProgDVB необходимо использовать BDA-драйвер (что такое BDA-драйвера описывалось выше). Т.е. перед началом работы в ProgDVB необходимо удалить WDM-драйвера с помощью утилиты DevInstaller и после перезагрузки компьютера поставить BDA-драйвера из папки «c:\Program Files\GlobeDigital\driverbda\». Данные действия подробно описаны в специальной инструкции с сайта divi-media.ru

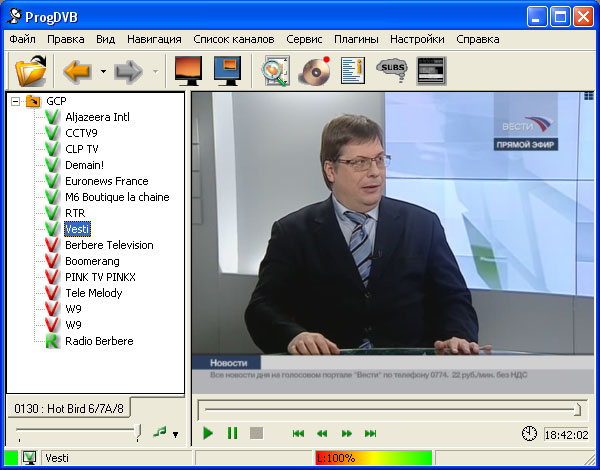

Как мы видим на картинке, мне удалось благополучно запустить ProgDVB для работы с «SkyStar 4».

Работа SkyStar 4 DIVIMEDIA TV-STAR с ProgDVB


Также как и в GlobeTV, в ProgDVB можно наблюдать хорошее качество видео.

Не обошлось и без минусов. При использовании BDA-драйверов с ProgDVB, было обнаружено, что ProgDVB не может сканировать спутник по списку транспондеров. Только каждый транспондер в отдельности. Вторым минусом является то, что в ProgDVB не отображается уровень сигнала (видимо проблема в модуле BDA в ProgDVB или с BDA-драйвером). Данные минусы не критичны для работы с «SkyStar 4» из ProgDVB и поэтому можно смело утверждать, что тест успешно пройден.

Также необходимо упомянуть насчет рыбалки. Автором обзора не тестировалось данное применение DVB-S карты, ввиду того, что данная деятельность является незаконной. Тем не менее, у меня есть информация, что пользователи успешно настраивают рыбалку на «SkyStar 4». Библиотеку streamreader.dll для «SkyStar 4» Вы можете, к примеру, скачать с сайта: http://rostovsat.com/downloads.



5. Тестирование спутникового интернет через утилиту GlobeDATA

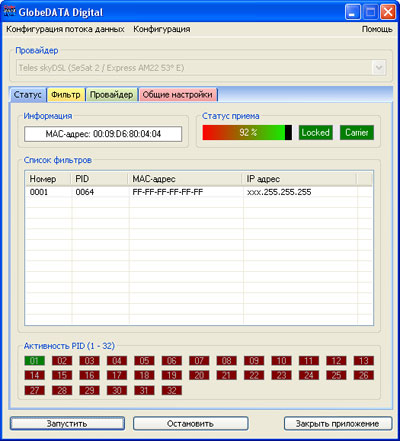

На картинке изображено окно утилиты GlobeDATA предназначенной для приема спутникового интернет и отправки потока на «виртуальный сетевой адаптер».

Настройки GlobeDATA


В работе были протестированы: skyDSL, PlanetSky, SpaceGate, SpectrumSat, SatGate. DVB-S карта показала хорошую производительность, в т.ч. при работе с высокими символьными потоками. Все указанные провайдеры успешно работают с «SkyStar 4».

Что и не удивительно, так как на сайте http://divi-media.ru есть рекомендательные письма от skyDSL и SpectrumSat. А на сайтах провайдеров PlanetSky (http://faq.planetsky.com/ru/dvb/DIVIMEDIA.html) и SpectrumSat размещены инструкции по настройке «SkyStar 4».
Единственным провайдером не работающим на DVB-S карте «SkyStar 4» выявлен HeliosNet. Так как офис HeliosNet находится в России (в Москве), мне так и не удалось получить какую-либо информацию от технической поддержки HeliosNet по данному вопросу.

В целом можно поставить зачет DVB-S карте «SkyStar 4» в области поддержки спутникового интернет ведущих международных провайдеров работающих в России.



6. Пример использования DVB-S карты «SkyStar 4»

DVB-S карты в России и странах СНГ используются, в основном для приема спутникового интернет (примерно 80-90% продаж DVB-S-карт). А цифровое спутниковое телевидение (и радио) на компьютере пользователями в России рассматривается, как дополнительная бесплатная «фича» к приему интернет. При этом пользователя интересуют, в основном, развлекательные каналы.

По имеющейся у автора информации в Европе обратная ситуация (70-80% продаваемых DVB-S карт используются для приема спутникового ТВ и радио на компьютере). Так как наземный интернет достаточно сильно развит, то необходимость приема спутникового интернет для большинства людей отпадает.

Считаю необходимым продвигать в России использование DVB-S карт для просмотра спутникового телевидения на компьютере. В рамках этого хочу отметить, что спутниковое телевидение может быть не только развлекательным, но его также можно использовать в работе.

Например, если Вы работаете на фондовом рынке (ММВБ, РТС, иностранные биржи), на международном валютном рынке FOREX, на сырьевых биржах (торговля фьючерсами и т.д.), то Вам необходимо постоянное получение свежей информации.

С помощью DVB-S карты и спутниковой антенны, направленной на Hotbird (13e) можно бесплатно (без ежемесячной абонентской платы) смотреть на компьютере в окошке поверх торгового терминала MetaTrader (или любого другого): РБК-ТВ (российский рынок, вещание на русском языке), BLOOMBERG (рынок США, европейский рынок, вещание на английском языке), Vesti (российский рынок, вещание на русском языке).

Параметры указанных каналов: RBC-TV (12520000,V,27500000), BLOOMBERG США (11642000,H,27500000), Vesti (11034000,V,27500000).

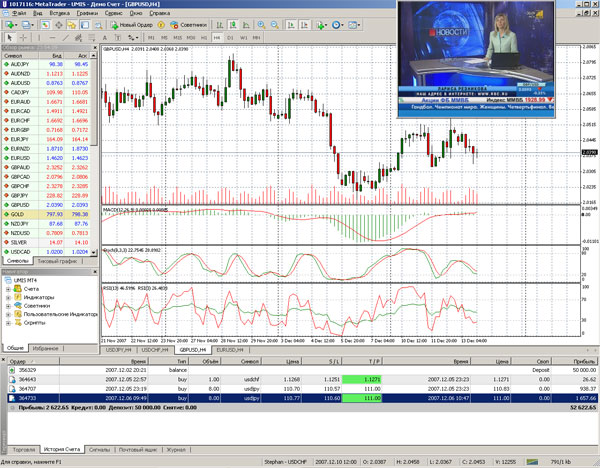

Пример приема РБК-ТВ в окошке (без интерфейса программы) поверх торгового терминала MetaTrader 4 (разрешение экрана 1280x1024, монитор 17 дюймов):

MetaTrader и РБК-ТВ



Также могут быть и другие примеры использования DVB-S карт, кроме широко распространенного использования для интернет, рыбалки и «развлекаловки».



7. Выводы

Основные преимущества «SkyStar 4» (DIVIMEDIA TV-STAR):

  • русскоязычный интерфейс;
  • поддержка высоких символьных потоков;
  • успешная работа с ведущими международными провайдерами спутникового интернет: PlanetSky, skyDSL, SpaceGate, SpectrumSat, SatGate;
  • отличное изображение при просмотре спутникового телевидения через программу GlobeTV;
  • полнофункциональное программное обеспечение GlobeTV (TimeShift, запись программ по времени и т.д.);
  • поддержка ProgDVB и рыбалки (существует streamreader.dll для «SkyStar 4»);
  • поддержка формата данных о транспондерах в утилите trprocess.exe (что позволяет создавать самые актуальные списки спутниковых каналов в автоматическом режиме);


«SkyStar 4» (DIVIMEDIA TV-STAR) можно смело рекомендовать для просмотра спутникового телевидения на компьютере и для работы со спутниковым интернет ведущих международных провайдеров.



Дата: Декабрь 2007
Автор: Александр Суворовцев
