Обзор DVB-S2 карты Prof Red Series 7300
Обзор DVB-S2 карты Prof Red Series 7300

Начиная с 2004 года, параллельно со спутниковым вещанием DVB-S, началось вещание в более современном формате DVB-S2. Вначале его использовали для трансляции лишь телевизионных каналов, но позже, несколько провайдеров, среди которых STV и Raduga, начали продажу в S2-потоке спутникового интернет-трафика.

Сегодня популярность нового формата продолжает расти. Но, несмотря на это, старый добрый DVB-S в ближайшие 5-7 лет тоже не потеряет своей актуальности. Во всяком случае, так утверждают эксперты, по мнению которых DVB-S и DVB-S2 так и продолжат пока работать одновременно.

Основные причины, из-за которых полный переход в ближайшее время на DVB-S2 маловероятен:

  • Необходимо заменить гигантское количество дорогостоящего оборудования на передающей (спутники, модуляторы, инкапсуляторы и т.д.) и принимающей (ресиверы и компьютерные DVB-S тюнеры) сторонах.
  • Согласно стандарту ETSI EN 302 307, формат DVB-S2 требует более серьезного запаса по мощности и стабильности сигнала. Для его приема в вашей местности должно хватать силы сигнала, кроме этого у вас должна быть спутниковая антенна подходящего диаметра, качественный конвертор и т.д. Осложняется все тем, что зона покрытия луча в S2-формате меньше, чем луча в S-формате.



Из сказанного напрашивается вывод, что не следует торопиться тратить деньги на более дорогое S2-устройство приема. Пока вполне можно обходиться обычными, например, компьютерными DVB-S тюнерами, такими, как Prof Red Series DVB-S 6200, Prof Red series DVB-S 1100 USB, Technotrend S-1200 USB, Technotrend S-1401 PCI и прочими. Особенно это актуально для тех, кто уже располагает одним из подобных устройств.

Но давайте рассмотрим и другую сторону вопроса. Чем хорош новый формат DVB-S2 для вещателей? По какой причине началось его постепенное внедрение?

Привлекательность DVB-S2 для интернет-провайдеров:

  • При одной и той же емкости спутникового канала, провайдер в S2-потоке может подключить в 1,3-1,5 раза больше пользователей, чем при использовании традиционного S-формата.
  • Уже несколько лет наблюдается острая нехватка спутниковых емкостей. Вследствие этого провайдеры спутникового интернета не могут получить новые емкости в S-формате от владельцев спутников.



Привлекательность DVB-S2 для телевизионщиков:

  • Новый формат позволяет снизить издержки на HDTV-вещание. Хотя телеканалы высокой четкости в настоящее время и транслируются в DVB-S, такая доставка сигнала обходится на 30% дороже.



Данный обзор посвящен PCI-карте Prof Red Series DVB-S2 7300, поддерживающей новый формат. Как и все подобные устройства, она в равной степени работает с DVB-S и DVB-S2 транспондерами. Разрабатываются и выпускаются эти карты компанией Prof Tuners Group, российский офис которой прикладывает немалые усилия по развитию и адаптации всей своей линейки компьютерных DVB-приемников.

Коробка Prof Red Series DVB-S2 7300

Среди особенностей Prof Red Series DVB-S2 7300 производитель отмечает:

  • Высокую чувствительность.
  • Поддержку всех провайдеров спутникового интернета.
  • Прием телеканалов стандартной и высокой четкости, а также радиоканалов.
  • Поддержку программ DVBDream, ProgDVB, AltDVB, BlazeDTV и других.
  • Поддержку протоколов управления мотоподвесом DiSEqC 1.2 и 2.0. Поддерживается USALS.
  • Наличие драйверов под Windows XP/Vista, Linux.
  • Наличие библиотеки Streamreader.dll.
  • Наличие SDK для сторонних разработчиков программного обеспечения.



При знакомстве с упаковкой, комплектацией и самой платой Prof Red Series DVB-S2 7300, не возникает сомнений в том, что разработчики уделяют внимание не только технической стороне своей продукции, но и ее внешнему виду.

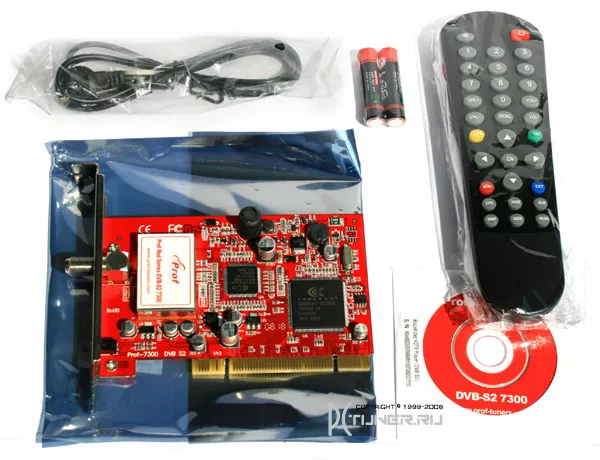

Комплектация Prof Red Series DVB-S2 7300

Комплектация включает все необходимое:

  • Саму DVB-S2 плату.
  • Пульт дистанционного управления.
  • Две батарейки AAA для пульта.
  • Внешний ИК-приемник для пульта.
  • Компакт-диск с драйверами и программным обеспечением.
  • Печатную инструкцию по установке.



Визитной карточкой Prof Red Series DVB-S2 7300 является красный цвет, что, в общем-то, видно не только из названия, но и из всего остального - упаковки, печатной платы и даже компакт-диска.

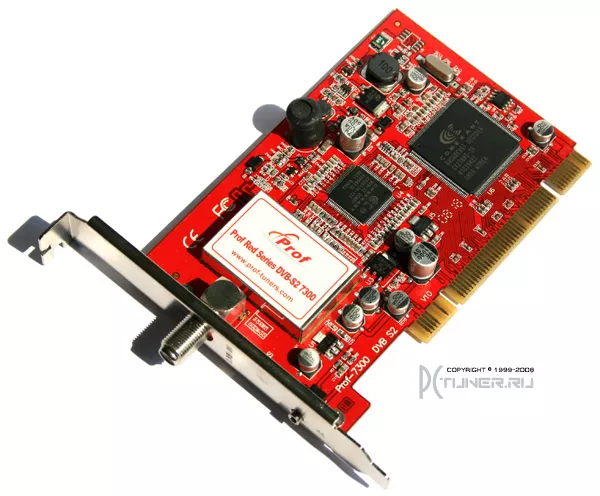

Плата Prof Red Series DVB-S2 7300

Размеры Prof Red Series DVB-S2 7300 вполне стандартные для PCI-карточек. Без учета крепежной планки и разъемов они составляют 122x79 mm. Монтаж электронных компонентов на плате достаточно плотный односторонний.

На крепежной планке Prof Red Series DVB-S2 7300 расположено лишь два разъема. Первый предназначен для подключения коаксиального кабеля, идущего от спутниковой антенны, другой - для ИК-приемника, необходимого для восприятия команд от пульта дистанционного управления.

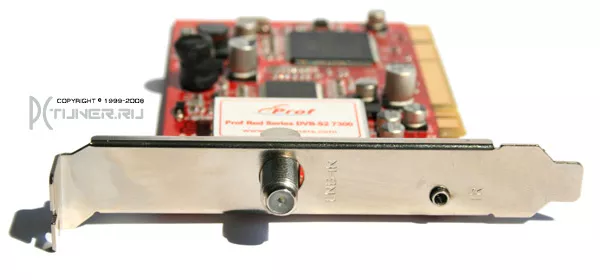

Разъемы Prof Red Series DVB-S2 7300

Рассмотрим основные чипы, имеющиеся на плате.

За прием спутникового сигнала отвечает полупроводниковый ВЧ-блок Conexant CX24118A. Он предназначен для работы с большими объемами цифрового видео, аудио и данных. Имеет низкий уровень фазового шума в комплексе с высокой производительностью, что позволяет использовать его в сложных условиях приема, а также с более требовательной к потерям данных модуляцией 8PSK, применяемой в S2-потоке. Имеет встроенную функцию автоматической подстройки, которая не требует калибровки программным обеспечением.

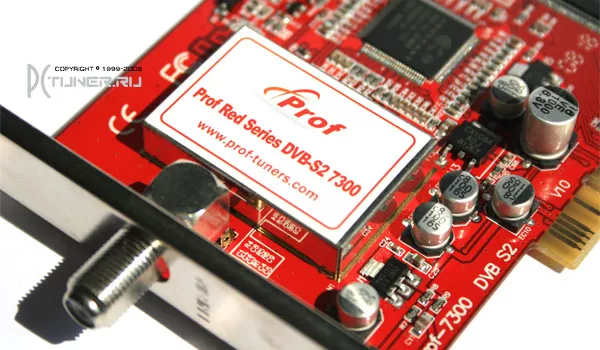

Conexant CX24118A под жестяным экраном

В качестве дополнительной меры по защите Conexant CX24118A от возможных наводок, являющихся обычным делом внутри компьютерных корпусов, выступает защитный жестяной экран. Именно под ним на плате Prof Red Series DVB-S2 7300 скрывается этот чип.

Основные характеристики Conexant CX24118A:

  • Рабочий диапазон частот: 925 - 2175 MHz.
  • Символьная скорость: 1-45 MSps.
  • Номинальный уровень шума: 10 dB.
  • Минимальный уровень входного сигнала: 10 dBm.
  • Диапазон AGC (АРУ): 90 dB.
  • Входное сопротивление: 75 Ohm.
  • Рабочая температура: 25 гр. (тип) - 70 гр. (макс).
  • Предельная температура: 150 гр. (макс).



Функции демодулятора DVB-S и DVB-S2 сигналов, а также FEC-декодера выполняет Conexant CX24116. Он полностью соответствует стандарту DVB-S2 (8PSK с LDPC/BCH-предсказанием ошибок) и наследует спецификации DVB и DTV. В сочетании с чипом Conexant CX24118A, позволяет получить законченное решение для полноценного приема и декодирования спутниковых сигналов.

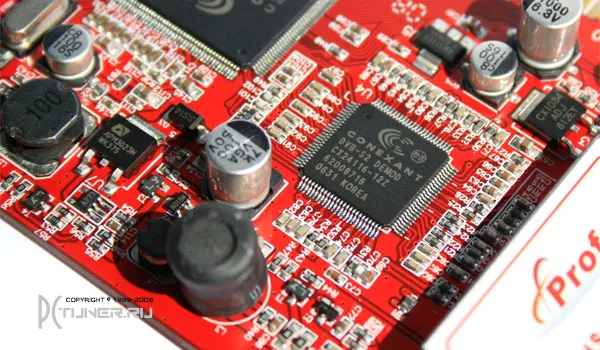

Conexant CX24116

Основные характеристики Conexant CX24116:

  • Символьные скорости для DVB-S2: 10-30 MSps.
  • Символьные скорости для DVB-S: 1-45 MSps.
  • Поддерживает протоколы: DiSEqC 1.2 и 2.0.
  • Рабочая температура: 25 гр. (тип) - 70 гр. (макс).
  • Предельная температура: 150 гр. (макс).

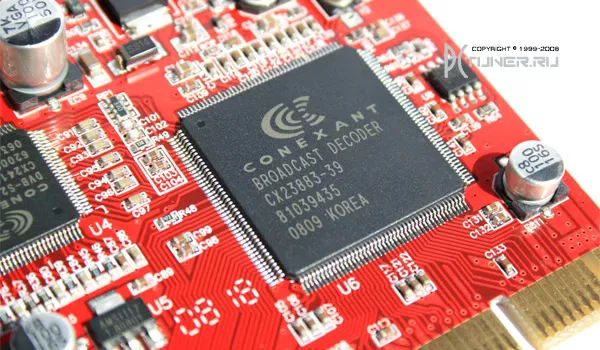

Самый большой чип на плате Prof Red Series DVB-S2 7300, имеющий маркировку Conexant CX23883-39, хорошо знаком по аналоговым и гибридным компьютерным ТВ-тюнерам. Надо сказать, что в данном случае его применение не совсем оправданно. Ведь спутниковая карта не использует аналоговые декодеры сигналов и 10-ти битный АЦП, которые необходимы для аналоговых видеовходов или возможностей приема аналоговых каналов. По всей видимости, разработчики задействовали лишь интегрированный PCI-интерфейс чипа, который хорошо подходит для передачи транспортного потока, а также для управления питанием конвертора.

Conexant CX23883

Актуальные в данном случае характеристики Conexant CX23883:

  • Транспортный поток: до 80 Mbps.
  • Шина: PCI версии 2.2 (32-bit).
  • Максимальная скорость: 132 MBps.
  • Управление питанием LNB: 13/18V.



В целом, подборка базовых чипов Prof Red Series DVB-S2 7300 весьма удачна. Полупроводниковый ВЧ-блок Conexant CX24118A, наряду с демодулятором и декодером Conexant CX24116 нередко можно встретить в современных HD-ресиверах. Они отличаются высокой надежностью работы, быстродействием и терпимостью к перегревам. Чипсет Conexant CX23883, как было отмечено выше, часто применяется в компьютерных ТВ-тюнерах. Таким образом, вся связка чипов уже имела возможность доказать свою состоятельность, и поэтому очень радует, что используется именно она.

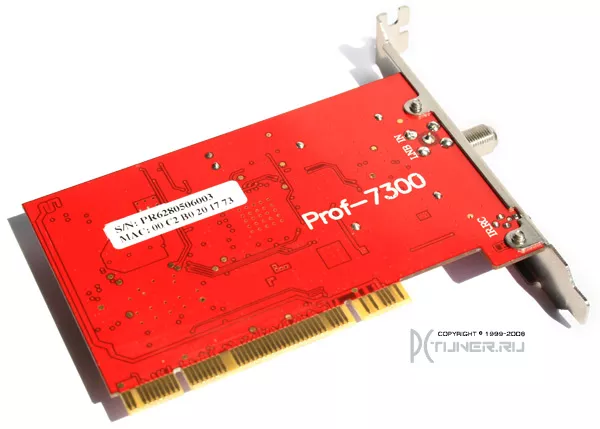

Плата Prof Red Series DVB-S2 7300

Аппаратная часть Prof Red Series DVB-S2 7300 имеет все необходимое для реализации высокой чувствительности и успешной работы с высокоскоростными и низкоскоростными транспондерами. Но только качественной начинки недостаточно. Не менее важно, чтобы плата была грамотно спроектирована и собрана, а также имела качественные драйверы. Насколько в этом отношении все хорошо или плохо, поможет выяснить наше тестирование.

Минимальные системные требования Prof Red Series DVB-S2 7300:

  • Операционная система: Microsoft Windows 2000/XP/Vista или Linux.
  • Процессор ПК: не менее 2.0 GHz. Для HDTV-просмотра необходим 3.2 GHz или Core Duo.
  • Оперативная память: не менее 512 Mb.
  • Видеокарта: поддерживающая Microsoft DirectX 9.0C и имеющая не менее 32 Mb памяти.
  • Звуковая карта: интегрированная или самостоятельная.
  • Спутниковая антенна: с конвертором, обладающая необходимыми параметрами для вашего местоположения.



В настоящее время осуществляется поддержка лишь 32-битных операционных систем. Выпуск драйверов для Windows XP 64-бит и Vista 64-бит в ближайший год не планируется.

Конфигурация компьютера и другое используемое для тестирования оборудование:

  • Процессор: Intel Pentium 4 540 (3.2 GHz, Prescott).
  • Материнская плата: Asus P5K-E, со встроенной звуковой картой.
  • Память: 4 Gb Kingmax DDRII-1066.
  • Видеокарта: ATI Radeon HD3870.
  • Операционная система: Windows XP 32-бит SP2 с установленными обновлениями.
  • Конвертор: Invacom SNH-031.
  • Антенна: EchoStar 1.3 m (тестирование производилось в Ставрополе).



Имеющиеся на компакт-диске драйверы к настоящему времени уже успели устареть, поэтому их не рекомендуется использовать. Перед началом тестирования Prof Red Series DVB-S2 7300 с официального сайта Prof Tuners Group были загружены и установлены драйверы свежей версии.

Карта Prof Red Series DVB-S2 7300 не имеет "родного" программного обеспечения в привычном понимании этого термина. Ее разработчики и авторы драйверов сделали ставку на поддержку нескольких альтернативных программ, с помощью которых можно полноценно работать со спутниковыми телевизионными каналами и радиоканалами. Среди таковых, на прилагающемся компакт-диске, можно найти две лицензионных программы - DVBDream и BlazeDTV. Серийный номер для последней напечатан на наклейке, размещенной на конверте диска. Кроме этого в комплект входит свободно распространяемая программа AltDVB v2.2, которая, в том числе, позволяет работать с форматом H.264, используемом для трансляции телеканалов высокой четкости (HDTV).

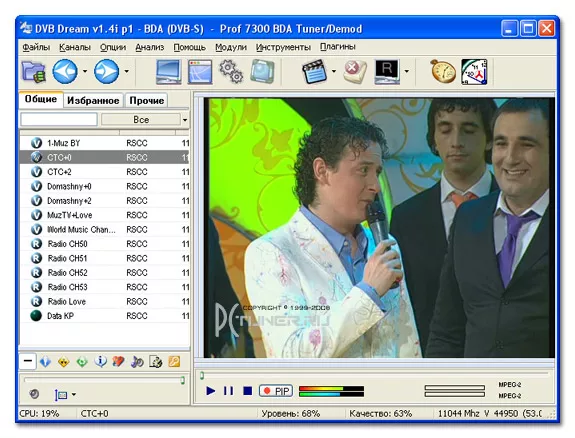

Интерфейс программы DVB Dream

Проверка показала, что карта Prof Red Series DVB-S2 7300 работает практически со всеми программами, которые полюбились пользователям DVB-карт. Однако наиболее рекомендуемыми разработчиками для использования являются AltDVB v2.2 и DVBDream. Специально для них, а также для некоторых других популярных программ, на официальном сайте Prof Tuners Group всегда можно загрузить свежие модули, обеспечивающие необходимую совместимость.

Кроме прочих программ была опробована ProgDVB, для которой тоже потребовалось загрузить свежий модуль. Если вы являетесь ее поклонником, то наверняка уже знаете, что лучше использовать старые версии данной программы, поскольку последние релизы достаточно неустойчивы. С картой Prof Red Series DVB-S2 7300 это проявлялось в периодическом закрытии приложения с ошибкой, хотя видимых причин для этого не было. С более ранними выпусками программы ProgDVB, например, версиями 4.82.x и 4.85.x, особых проблем не наблюдалось. Пока остается лишь надеяться, что в ProgDVB версии 6.x.x, бета-релизы которой уже появились, автор все наладит.

Многие пользователи, выбирающие сегодня DVB-S2 карты, рассчитывают на просмотр HD-пакетов высокой четкости со спутников 36E и 9E. А те пользователи, которые живут западнее Москвы, также со спутников 19E и 28E. Если вы относитесь к числу таковых, то вас, вероятно, порадует та информация, что Prof Red Series DVB-S2 7300 успешно работает с HDTV. Просмотр этих каналов в формате DVB-S2 осуществляется без срывов. При этом для облегчения "жизни" компьютеру можно воспользоваться DxVA-акселерацией, которая использует аппаратное ускорение видеокарты. Программисты Prof Tuners Group немало поработали, чтобы отладить этот момент. В ходе написания обзора был успешно протестирован промо-канал "HD media" со спутника IntelSat 904 (60E).

Тестирование Prof Red Series DVB-S2 7300

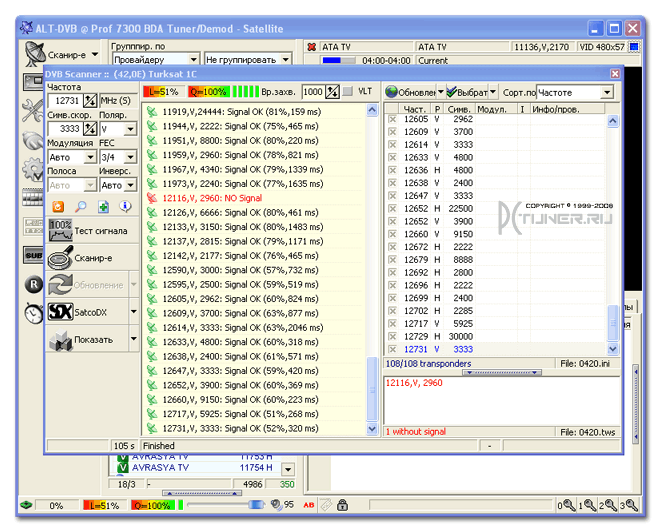

По части чувствительности приема Prof Red Series DVB-S2 7300 все в порядке. В качестве примера на скриншоте представлен результат теста по залочке сигнала со спутника TurkSat 1С (42E). Как можно видеть, карта не залочила лишь один "Feed" и то по причине того, что это частота предназначена для специальных целей, и она временами просто не используется. Данный спутник был выбран для тестирования не случайно. Дело в том, что на нем есть высокоскоростные и очень низкоскоростные потоки, при этом некоторые частоты расположены очень близко друг к другу. Благодаря такой особенности спутник является практически идеальным для демонстрации работы DVB-карт.

Опробовать своими силами всех провайдеров спутникового интернета, конечно же, не возможно. Поэтому в данном случае мы доверимся официальной информации, согласно которой Prof Red Series DVB-S2 7300 успешно работает с симплексным (односторонним) спутниковым интернетом.

Заявлена поддержка провайдеров:

  • DVB-S: PlanetSky, SpectrumSat, SatGate, SpaceGate, STV, Raduga Internet, TrioSat и т.д.
  • DVB-S2: STV S2, Raduga Internet S2, TrioSat S2 и т.д.



Данные провайдеры были протестированы специалистами Prof Tuners Group. Дополнительно некоторые провайдеры самостоятельно протестировали свою совместимость с Prof DVB-S2 7300.



Выводы

Стремясь занять лидирующие позиции в нише компьютерных спутниковых DVB-приемников, компания Prof Tuners Group выпустила весьма удачный продукт Prof Red Series DVB-S2 7300, предназначенный для работы с потоками данных DVB-S и DVB-S2. Несмотря на одну из самых привлекательных цен для устройств подобного назначения, данная PCI-карта выгодно отличается на рынке. Способствует этому привлекательный внешний вид, отличная комплектация, всесторонняя совместимость и, конечно же, стабильная работа.

Достаточно долгое тестирование показало, что для Prof Red Series DVB-S2 7300 не существует проблем перегрева, которые часто испытывают особенно недорогие DVB-карты. Также очень порадовало то, что она одинаково хорошо работает с высокими и низкими символьными скоростями. Это стало возможным благодаря использованию разработчиками отличного набора чипов от признанного лидера - компании Conexant Systems, которые уже успели хорошо себя зарекомендовать.

Немаловажным достоинством Prof Red Series DVB-S2 7300 является тщательная проработка драйверов, пока, к сожалению, только лишь для 32-битных операционных систем. По части программного обеспечения выбор в данном случае предоставлен пользователям. Именно они решают, какую из лицензионных или бесплатных программ, предлагающихся на компакт-диске лучше использовать. Благо совместимость обеспечена хорошая.



Ссылки по теме:



Соавторы обзора: Александр Суворовцев, Дмитрий Корнев
